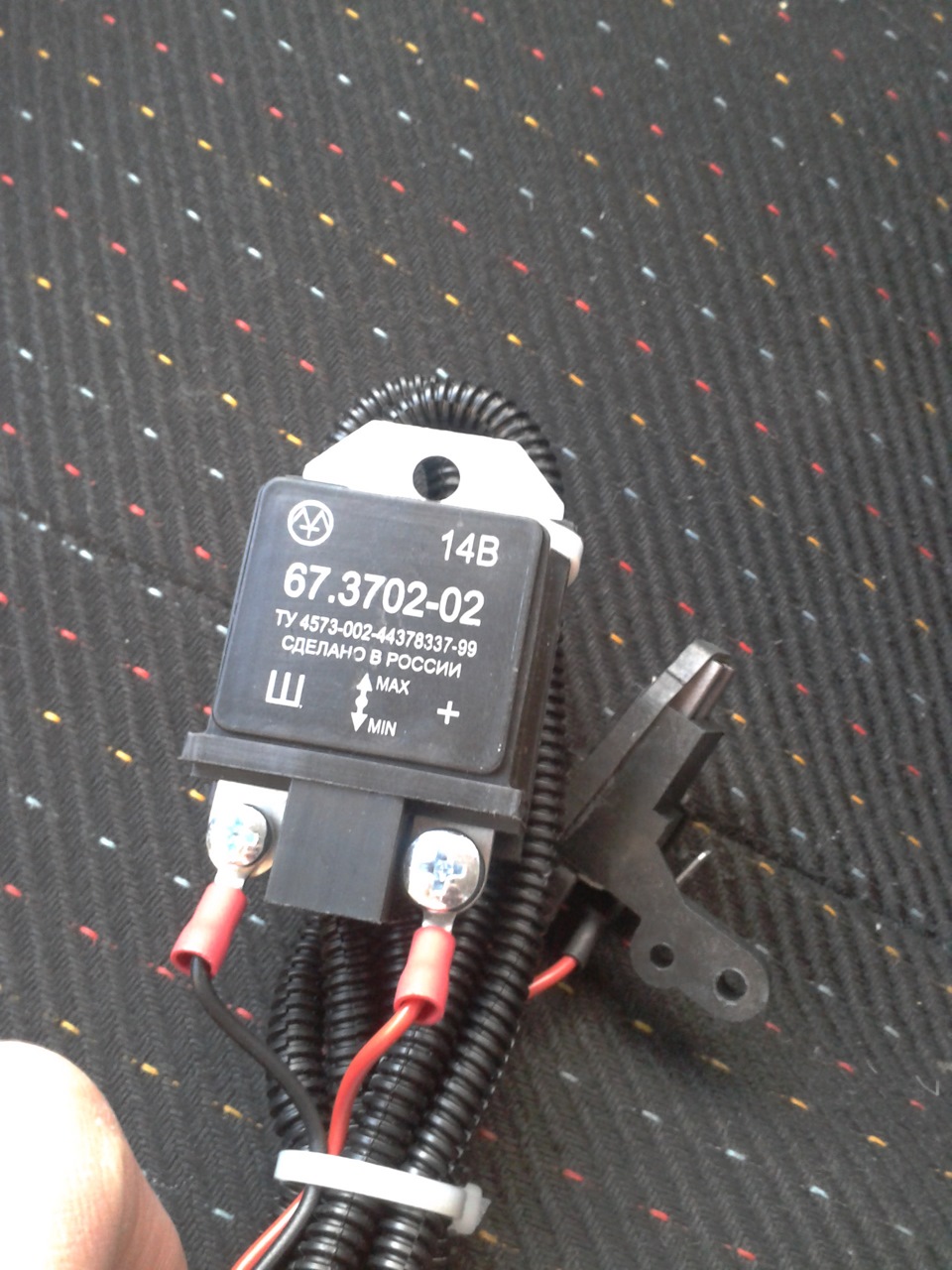

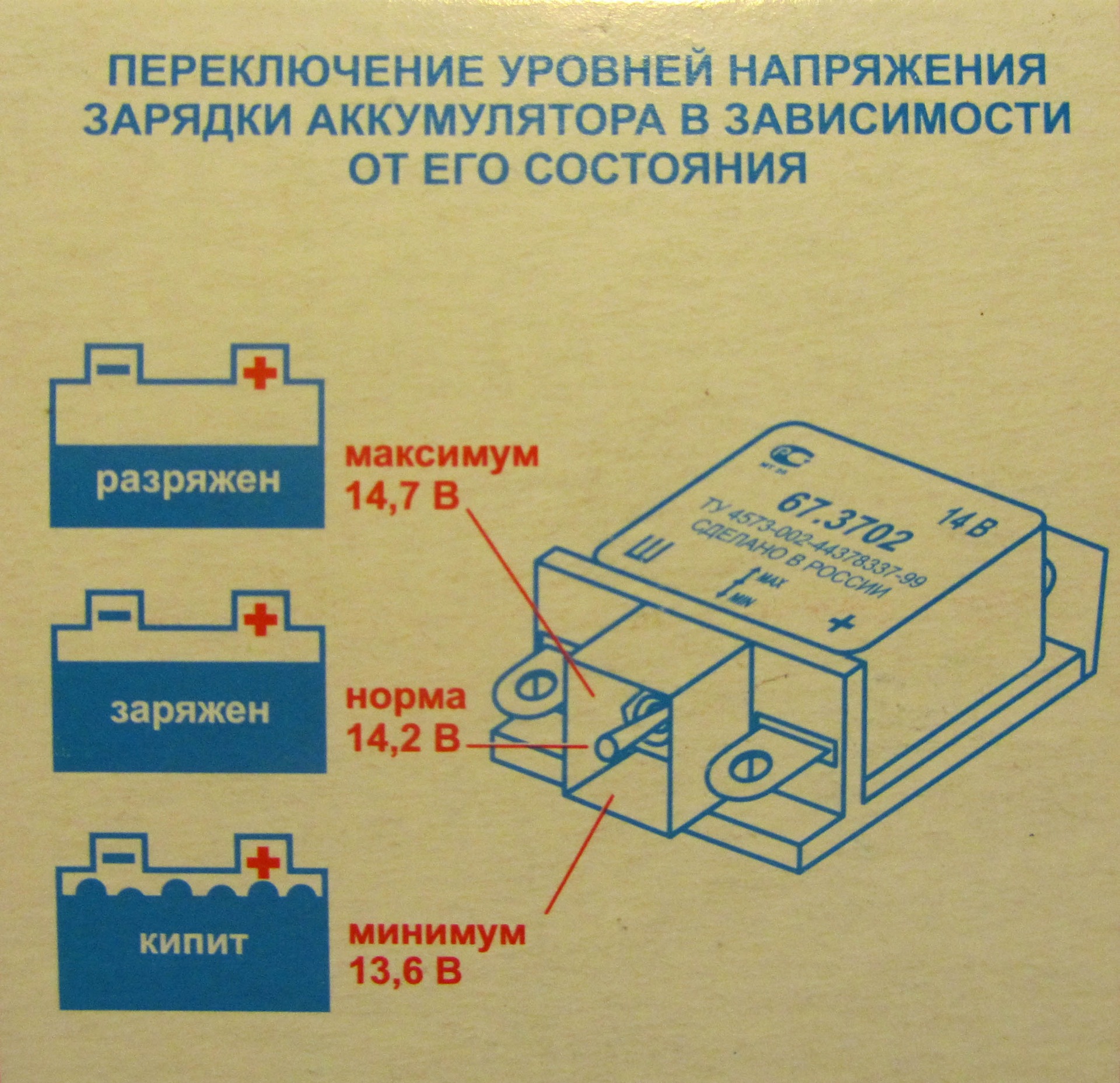

трехуровневый регулятор напряжения энергомашНормальная подзарядка АКБ осуществляется при напряжении выше 13.9В. Узнать напряжение сети автомобиля можно с помощью Бортового компьютера. Установка трехуровневого регулятора напряжения позволяет решить проблемы зарядки аккумулятора и продлить срок его службы.



Как сделать трехуровневый регулятор напряжения на базе штатного Сделать самостоятельно трехуровневый регулятор напряжения не сложно. Главное, что бы под рукой был весь необходимый материал.
  1. Две диодной сборки с барьером шоттки 25CTQ045 на ток 30А и падением напряжения на диоде 0,4 В. В одном корпусе два диода (их можно запаралелить), но у них катоды общие. Поэтому пришлось брать две диодной сборки. Оговорюсь сразу, что для данной схемы не нужны такие мощные диоды. Достаточно 5А. Я какие нашёл, такие и купил.
  2. Радиаторы охлаждения для диодов. Решил поставить, так как не знаю какой ток диоды выдерживают без них.
  3. Тумблер со средним положением 6А 125В постоянки/3А 250В переменки.
  4. Пластмассовый фиксатор провода в корпусе.
  5. Пластмассовый корпус. Взял от блока центрального замка.
  6. Пластмассовая крышка корпуса.
  7. Металлическая планка крепления электро-приводов замков дверей. Я использовал её для крепления корпуса к кузову.
  8. Провод. Я взял красно-чёрный провод(лапша) для питания ?музыки?. Провод такой взял для того, что бы продеть его через прорезь пластмассовой крышки генератора.
Схема включения диодов и изображена схема выводов диодной сборки 25CTQ045.
трехуровневый регулятор напряжения1. MIN - без диодов (оба замкнуты)
2. MAX - используются оба диода
3. MID - используется только диод D2.
В такой схеме любые переключения безболезненны - в промежуточных состояниях тумблера будет режим №2.

Подключил к клемме "ВХ" - красный провод, а к "Вых" - чёрный провод.

  • Когда тумблер S1 находится в положении "1", то генератор работает в штатном режиме.
  • В положении "3" тумблера S1 подключен один диод шоттки. Напряжение на выходе генератора увеличивается на 0,3-0,4В.
  • Когда тумблер S1 в положении "2", то к схеме генератора подключены два последовательно включенных диода шоттки. Напряжение на выходе генератора увеличивается на (0,3-0,4В)2.
Показано расположение деталей в корпусе и крепление металлической планки на крышке корпуса.
mt_ignore
Для подключения коробочки с диодами к генератору пришлось снимать пластмассовую крышку. Через прорезь в крышке генератора я провел провода.
  • К красному проводу припаял клемму "папа". Она подключается к проводу с "мамой", идущему от дополнительных диодов диодного моста.
  • К чёрному проводу припаял клемму "мама" с заделкой провода под 90 градусов. Этот провод подключается непосредственно на клемму возбуждения регулятора напряжения.
Подключив эти провода в схему генератора, надеваем пластмассовую крышку на место и подсоединяем штатные провода идущие к гене. Вот так это выглядит в сборе:
mt_ignore
Далее пластмассовую коробочку с диодами прикручиваем к кузову машины между адсорбером и правой фарой.
Что бы смотрелось одеваем на провод пластмассовую "кишку" и укладываем вдоль штатной проводки и закрепляем хомутами.
трехуровневый РН ВАЗ 2110трехуровневый РН ВАЗ 2110
Что было:
  1. На холодную - 13,9В.
  2. С прогревом (отрицательная термокомпенсация) - 13,6В.
  3. Под max нагрузкой (габариты, ближний свет, передние и задние противотуманки, обогрев заднего стекла, вентилятор печки на "4" положении) - 13,3В.
Что стало(использую пока один диод):
  1. На холодную - 14,2В .
  2. С прогревом - 13,9В.
  3. Под max нагрузкой - 13,6В.
Что стало(два диода):
  1. На холодную - 14,5В.
  2. С прогревом - 14,1В.
  3. Под max нагрузкой - 13,8В.
Замеры проводились при температуре за бортом за 30 градусов.
Переключатель на двух диодах Шоттки Порядок действий:
  1. Диоды приобрел MBR1545.
  2. Тумблер 6А (потому что используемый в первом сообщении явно слабоват, хотя переключение тумблера под нагрузкой не рекомендуется (может выбить транзистор таблетки), а без переключений он выдержит ток больший, чем его номинал.)
  3. Радиатры - половинки найденного радиатора от транзистора (распилил, просверлил отверстия и нарезал резьбу).
  4. Корпус - стандартный с уплотнительной резинкой. Монтаж довольно плотный, поэтому пришлось на все оголенные выводы надеть фторопластовые трубочки. Просверлены отверстия под тумблер, гермоввод и винты крепления радиаторов.
  5. Кабель двухжильный 20,75.
  6. Фастоны ("мама" с заделкой под 90 градусов и прямой "папа") обжал, пропаял для надежности и заделал в термоусадочные кембрики.
3х уровневый РН3х уровневый РН ВАЗ 21103х уровневый Регулятор напряжения3х уровневый Регулятор напряжения ВАЗ 2110
Прикрутил к моторному щиту за ресивером к имеющемуся свободному отверстию. Провод проложил в жгуте рядом с бачком омывателя. В генераторе выломил одну пластмассовую перегородку и все подключил без проблем.
Раньше было:
  1. В холостую - 13,8В.
  2. Под нагрузкой - 13,4В.
Сейчас с одним диодом:
  1. В холостую - 14,0-14,2В.
  2. В жару под нагрузкой опускается до 13,8В.
Очень доволен, всем рекомендую.
Купить трехуровневый регулятор напряжения Если Вы не совсем разбираетесь в электрике и отчеты по самодельному изготовлению трехуровневого РНтолько путают или просто нет желания возиться с этим самостоятельно, тогда Вы можете заказать трехуровневый регулятор напряжения в интернет-магазине. Частенько покупают у фирмы Энергомаш.

Кстати, увеличить напряжение сети автомобиля можно простой доработкой генератора.
